جزئیات محصول:
پرداخت:
|
مواد: | EN 1.4034 - DIN X46Cr13 | نوع: | مارتنزیتی ، قابل سخت شدن است |
---|---|---|---|
تولید - محصول: | میله های فولادی ضد زنگ 1.4034 | دیا: | 0.3 ~ 450 میلی متر |
شرایط تحویل: | آنیل | سطح: | سیاه ، پوست کنده ، صیقل ، زمین |
برجسته: | ,,stainless steel round bar |

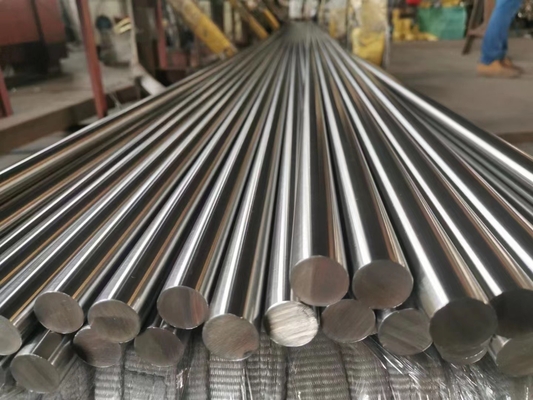

نوار گرد فولاد ضد زنگ High Carbon Martensitic EN 1.4034 DIN X46Cr13
دبلیو1.4034 ، DIN X46Cr13 فولاد ضد زنگ درجه ای است که معمولاً در تجارت استفاده می شود
صنعت چاقو سازی. ضد زنگ X46Cr13 را می توان به لبه برش بسیار ظریف و پایان آینه تیز کرد.
به همین دلیل است که 420C به چنین درجه محبوبیتی تبدیل شده است.
ضد زنگ X46Cr13 از مقاومت و مقاومت در برابر خوردگی خوبی برخوردار است و می توان آن را تا RC 56 - 59 سخت کرد.
ترکیب شیمیایی (درصد وزن)
مقطع تحصیلی | ج | سی | من | Cr | نیکل |
X46Cr13 | 0.43 - 0.50 | حداکثر 1.00 | حداکثر 1.00 | 12.50 - 14.50 | حداکثر 0.50 |
برنامه های کاربردی
مقاومت در برابر خوردگی
EN 1.4034 ، فولاد ضد زنگ DIN X46Cr13 با مقاومت در برابر خوردگی خوب در ملایم مشخص می شود
محیط های dometic و صنعتی ، از جمله آب شیرین ، مواد آلی ، اسیدهای ملایم ، مختلف
فرآورده های نفتی X46Cr13 همچنین استحکام فوق العاده بالا ، سختی و مقاومت در برابر سایش را فراهم می کند
در شرایط سخت و معتدل
درمان های حرارتی
پیش گرم کنید: مرحله پیش گرمایش اختیاری برای هندسه های نامتعادل یا طرح های پیچیده - 1100/1250 درجه فارنهایت (590/675 درجه سانتی گراد) ، برابر کردن ، مرحله پیش گرمایش استاندارد - 1400/1500 درجه فارنهایت (760/815 درجه سانتیگراد) ، برابر کنید.
اتین کردن: 1850/1900 درجه فارنهایت (1010/1020 درجه سانتیگراد) ، برابر شوید ، 30/45 دقیقه در دما.
فرو نشاندن : هوا ، خلا pressure فشار مثبت تا زیر 125 درجه فارنهایت (50 درجه سانتیگراد) (حداقل 2 بار).
روغن قطع شده تا زیر 1000 درجه فارنهایت (540 درجه سانتیگراد).هوا را تا 150 درجه فارنهایت (65 درجه سانتیگراد) خنک کنید.فورا معتدل شوید.
مزاج:400/800 درجه فارنهایت (205/425 درجه سانتیگراد) ، 2 ساعت در دما نگه دارید ، هوا را خنک کنید.دو بار تمپر کنید.
به دلیل کاهش مقاومت و مقاومت در برابر خوردگی ، از معتدل شدن بین 800 تا 1100 درجه فارنهایت خودداری کنید.
درمان برودتی: درمان های یخچال ممکن است ثبات ابعادی طولانی مدت را بهبود بخشد
تبدیل آستنیت حفظ شده
درمان های یخچال معمولاً باید بعد از اولین مزاج انجام شود و باید به دنبال آن مزاج ایجاد شود.
عملیات سطحی
نیترید کردن مقاومت در برابر خوردگی فولادهای ضد زنگ را کاهش می دهد و به طور کلی برای فولادهای ضد زنگ توصیه نمی شود.
برای اطلاعات بیشتر ، لطفا تماس بگیرید
شرکت فولاد ویژه WUXI GUANGLU ، آموزشی ویبولیتین
مارتنزیتی ضد زنگ • فولاد سخت کننده رسوب • فریتی ضد زنگ - پاسخ ما به نیازهای شما
تلفن: +86 510 81812873
ایمیل: export@guanglusteel.com
تماس با شخص: Paul Lu
تلفن: +8615190257143
